三維地質建模方法(三維地質建模)
1.三維地質建模
是兩種不同的概念，但也有聯系。
狹義來講，三維地質建模是利用可靠的地質資料，運用空間插值、幾何重建、計算機圖形圖像等技術方法，還原地質對象實體或?qū)傩缘目臻g分布特征的技術方法和工作過程。
地質數據三維可視化是指利用三維可視化技術，展示地質數據本身的時空特征。
從字面上來看，三維地質建模強調了推測，重視推理和分析，重視地質專家的經驗和知識的參與，三維模型只是分析結果的展示手段；而地質數據三維可視化，強調的的利用三維可視化方法，還原地質對象原本的三維空間特征。
廣義來講，三維地質建模是地質數據三維可視化的一種手段。國內，這兩個概念沒有人搞清楚，就算是地質行業的專家也是模棱兩可。科研領域?qū)θS地質建模的研究或局限在網格構建算法方面，或局限在地質構造的幾何結構描述方面，三維可視化普遍被認為是沒有技術含量的軟件方法而已。
2.三維地質建模
是兩種不同的概念，但也有聯系。
狹義來講，三維地質建模是利用可靠的地質資料，運用空間插值、幾何重建、計算機圖形圖像等技術方法，還原地質對象實體或?qū)傩缘目臻g分布特征的技術方法和工作過程。地質數據三維可視化是指利用三維可視化技術，展示地質數據本身的時空特征。
從字面上來看，三維地質建模強調了推測，重視推理和分析，重視地質專家的經驗和知識的參與，三維模型只是分析結果的展示手段；而地質數據三維可視化，強調的的利用三維可視化方法，還原地質對象原本的三維空間特征。廣義來講，三維地質建模是地質數據三維可視化的一種手段。
國內，這兩個概念沒有人搞清楚，就算是地質行業的專家也是模棱兩可?？蒲蓄I(lǐng)域?qū)θS地質建模的研究或局限在網格構建算法方面，或局限在地質構造的幾何結構描述方面，三維可視化普遍被認為是沒有技術含量的軟件方法而已。
3.三維地質建模的相關分析
通常，在如何評價地質模型的可靠性方面更多的是從地質統計學的角度進行研究，例如儲量計算、多實現的統計分析等，但這些都只是數字上的計算，從建模理論和純學術研究的角度并無不可。但如果讓生產上認可我們所建立的模型，并將模型應用到生產中去，就不能只是這些統計上的數字，因為有生產經驗的人都知道計算概率大的模型并不一定是與地下地質情況最吻合的模型。檢驗的最好標準與生產動態數據進行對比，模型必須與油藏的生產情況相吻合。
下面的附圖是一個單砂體模型，總厚僅15m，內部有一些泥質夾層，。模型完成后將過井剖面與生產曲線進行了對比。從生產曲線反映出，由于井軌下面的夾層隔擋，雖然井軌離油水界面很近，但并沒有形成水錐，產油量和含水都比較穩定，而相鄰無夾層井區含水上升很快，形成了水錐。從而證明了夾層的可靠性。
模型計算時采用了最普通的SEquence Indicator方法。但在前期的基礎工作上做了大量的工作。包括：沉積韻律層的細分與對比（15m的砂層被細分為三個韻律層）、精細的地震解釋、測井曲線的重新處理、砂體的細致識別與劃分（綜合了巖芯、電測、試油等）、地震屬性的分析與標定、模擬計算中地震屬性參數的合理應用等。這從另一方面也說明，模型的可靠性并不是靠統計計算的各種分析得到的，而是靠大量的扎實的基礎地質研究工作。
4.三維地質建模的地質研究
若要將三維地質建模技術直接應用到油藏開發生產，必須也能夠與油藏地質研究相結合。
下面的圖片是一個華北油田的例子。我認為是一個將三維地質建模直接應用于生產研究的很好的例子。
由于渤海灣盆地沉積、構造的復雜性，在許多區塊地層對比是一個很大的難題，尤其是斷點的對比，出現50m左右的誤差是很平常的事。但斷點對比的不準確，會直接影響到斷層兩側油藏關系的認識，并進而影響到生產措施的實施。在利用最初的地層對比方案建立斷層模型的時候發現，兩條主要斷層的斷點是分散在斷層模型兩側的，顯然這是由于地層對比的誤差所導致的。對于常規建模工作來說，我們完全可以不必考慮所有的斷點，只要根據多數斷點建立起一個平均的斷面就可以。如果出現不準確的問題，哪是地層對比人員的事，不是我們的責任。但油田采油廠的人從生產要求的角度出發，采用了斷層建模與地層對比相交互的方法。即通過Petrel的斷層模型找出與斷層面不吻合的斷點，然后對斷點進行重新對比。經過多次的反復，最終將所有的斷點都收斂到了一個斷面上。其結果不僅使斷層模型更為準確，也幫助解決了地層對比工作中長期存在疑問。從而使建模技術很快的被油田一線生產人員所接受和喜愛。
三
5.什么是三維地質建模,而在三維軟件里哪一款在地質建模里運用的最好
三維地質建模概念：
三維地質建模就是將地質，測井，地球物理資料和各種解釋結果或者概念模型綜合在一起生成三維定量隨機模型。
三維地質建模（Three-dimensionalgeological modeling）的概念最早是由加拿大SimonWHoulding 于1993年提出的。所謂三維地質建模， 就是運用計算機技術， 在三維環境下， 將空間信息管理、地質解譯、空間分析和預測、地學統計、實體內容分析以及圖形可視化等工具結合起來，用于地質研究的一門技術。

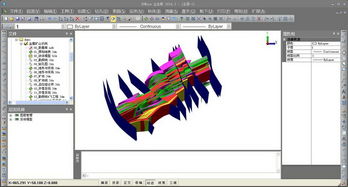

比較好用的軟件有：
suffer
3D-Mine
MICROMINE
UG
6.三維地質建模的發展
三維地質建模的概念最早是由加拿大SimonWHoulding 于1993年提出的。所謂三維地質建模， 就是運用計算機技術， 在三維環境下， 將空間信息管理、地質解譯、空間分析和預測、地學統計、實體內容分析以及圖形可視化等工具結合起來，用于地質研究的一門新技術。嚴格的講，三維地質建模已經不能算是很新的技術，在國外，地質建模已經發展了幾十年，中國自上世紀80年代末開始引入EarthVision以來，也已經發展了快二十年。但回顧一下地質建模在油田開發中的作用，我們不難發現，目前的三維地質建模主要有兩個作用：一個是為數值模擬提供基礎模型，第二是用于油藏的整體評價，例如油藏勘探開發的風險評價。但三維地質建模一直沒能深入到油田的生產中。就像許多搞生產的人評價的：好看，但不中用。
在另一方面，油田開發地質研究工作中，目前還沒有十分有效、先進的技術。油藏地質研究還主要依靠手工編制的厚度圖、油藏剖面圖、連通圖等。十分需要新的技術的補充與提高。在整個開發階段地質研究工作中，唯一可以稱為新技術的就是三維地質建模。因此三維地質建模完全可以在開發階段地質研究中起到更為突出的作用。實際上，三維地質建模應該，也完全可以成為油藏開發階段油藏精細描述和生產措施部署的核心技術。
自上世紀五十年代馬特龍把地質統計學引用地質研究以來，地質統計學就成了地質建模的核心。但是幾十年的實際應用也表明，單純依靠地質統計學是不能把三維地質建模更深入的引入到油田的開發生產中的。
如何更多的發揮三維地質建模技術的作用，真正使其成為油藏開發階段油藏精細描述和生產措施部署的核心技術是每一個從事三維地質建模工作的人必須經常琢磨的問題。
7.三維建模的基本流程
(1)三維建模的基本流程 目前物體的建模方法，大體上有三種：第一種方式利用三維軟件建模；第二種方式通過儀器設備測量建模；第三種方式利用圖像或者視頻來建模。
第一 原畫（圖片參考）首先要有一個明確的目標，要做什么，我通過什么方法去做。第二步 開始前找找相關素材想象我怎么做才能效果好，面數少。
第三開始建模（當然在此之前必須要會基礎操作）多跟別人學學經驗。（2）制作三維建模的軟件 SoftImage, Maya,UG以及AutoCAD等等。
它們的共同特點是利用一些基本的幾何元素，如立方體、球體等，通過一系列幾何操作，如平移、旋轉、拉伸以及布爾運算等來構建復雜的幾何場景。利用建模構建三維模型主要包括幾何建模（Geometric Modeling）、行為建模（KinematicModeling）、物理建模（Physical Modeling）、對象特性建模（Object Behavior）以及模型切分（Model Segmentation）等。
其中，幾何建模的創建與描述，是虛擬場景造型的重點。（3）三維建模的構成網格網格是由物體的眾多點云組成的，通過點云形成三維模型網格。
點云包括三維坐標（XYZ）、激光反射強度（Intensity）和顏色信息（RGB），最終繪制成網格。這些網格通常由三角形、四邊形或者其它的簡單凸多邊形組成，這樣可以簡化渲染過程。
但是，網格也可以包括帶有空洞的普通多邊形組成的物體。紋理紋理既包括通常意義上物體表面的紋理即使物體表面呈現凹凸不平的溝紋，同時也包括在物體的光滑表面上的彩色圖案，也稱紋理貼圖（texture），當把紋理按照特定的方式映射到物體表面上的時候能使物體看上去更真實。
紋理映射網格賦予圖象數據的技術；通過對物體的拍攝所得到的圖像加工后，再各個網格上的紋理映射，最終形成三維模型。
