機械制圖如何識圖(基本的機械圖紙?jiān)趺纯?
1.基本的機械圖紙?jiān)趺纯?/h2>
步驟：
1.確定圖紙的種類：機械類圖紙有很多種類，分裝配圖、簡圖、原理圖、零件圖等，首先要確定你拿到的是一張什么圖紙，你才知道圖紙表達的是什么對象，表達了那些方面，表達到什么程度。
2.讀取對象信息：圖紙雖然每個人、每個公司都不會相同，但都遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人沒法看就失去了它的意義。首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息，這些信息的位置可以參看手冊相關部分的內容。
3.確定視圖：如果是原理圖等類型的非“標準”圖紙，就沒有嚴格的視圖這個概念了。標準的圖紙最少都有一個視圖的。視圖的概念來源于畫法幾何的投影，這個知識也可以看看手冊的相關內容，簡單的說，我們國家的制圖標準，一個物體，正面看到的稱之為主視圖，左邊看到的稱之為左視圖（擺放在主視圖右邊），頂上看的稱之為俯視圖（放在主視圖的下邊），以及剖視圖等等很多的視
4.圖的概念：反映在圖紙是，視圖就是一塊“東西”，塊與塊間不會有尺寸、文字、線條等內容聯系起來他們，中間就是空白的。有建筑等視圖能力的人對這些概念不會陌生的，都是通用的。
分清主體與標注注解。確定了有幾個視圖，分別是什么視圖，之后就要分清主體（暫且這樣叫吧，這詞我發明的），主體就是描述機械零部件的那些線條（實際的零部件二維世界里就是些線條），這個根據線的粗細就能分出來了（細線都是標注線），主體的線只有粗實線（粗細可以相對比較來判斷，標準里面粗細也有標準的）、粗虛線和剖面線。
由主體還原零部件的實際樣子。這是視圖的關鍵點，其他的都可以看看書、翻翻手冊搞定，只有這個，需要積累和空間想象能力的，不能還原實際零件的樣子，就會出現那個笑話說的挖個井卻造了個煙囪。還原的時候如果有困難，可以仔細確定每個視圖到底是什么視圖（包括剖視圖等表達方法），輔助尺寸標注（例如R代表半徑，那條線就是個圓弧（面），這些標注在手冊里面有，也比較簡單。
5.確定零部件尺寸：這個可以大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。
6.內外行分界線：到這里，只要你看過圖紙，并研究過機械設計手冊里面的有關圖紙表達的內容，你算是看得懂圖紙的外行了，就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。
7.入行機械識圖：機械圖紙（這里說的都是標準的圖、原理圖等不做介紹）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，后面接著講其他信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，所以這里不能全部分享完經驗，只能是入行的經驗。
8.精度：機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。因?yàn)闄C(jī)械的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，存在誤差）的尺寸在一定的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。未標注的精度（公差）在國家標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要一定的積累，對照手冊里面可以學習懂每一個圖紙上的精度信息。
9.工藝：工藝簡單的說就是如何制造（組裝）這個零部件的方法，機械圖紙雖然沒有工藝（過程）的直接信息表達，但是它卻包含了基本的工藝。一個零部件設計出來，加工不出來是沒有任何意義的，如何加工是設計者考慮過的事情，在圖紙里面也會有表達。
10表面處理：表面處理一般會在技術要求里面提出。
2.機械識圖入門
你好，我不知道你以前學過機械制圖沒有，如果沒有，我建議你最好去書店買本機械制圖的書，仔細學習，上面也有好圖紙，書上也會教你怎么看，系統的學習，在結合你生產中用的圖紙，用心學習，很快你就能掌握的。
我是中國機械加工網（）的站長很高興為你解答。 下面是機械制圖要學習的一些基本知識。
一、了解機械制圖的地位和任務 機械制圖是機械類設計人員必須掌握的專業知識中一門實踐性較強的技術基礎知識，圖示方法的掌握、制圖標準的應用、繪圖技能的提高、制圖和讀圖能力的培養以及空間想象能力的增強，都是通過制圖習題和作業要求來實現的。多做練習是學好機械制圖的關鍵，因此要積極獨立多做各種練習。
不斷提高機械制圖的投影能力、表達能力、繪圖能力、讀圖能力和計算機繪制能力。 二、學好機械制圖的要求和目的 1.加深鞏固基本內容； 2.通過練習和實踐完成繪圖基本技能的訓練。
3.用正確的方法完成練習，鞏固和提高所學的知識，在日常學習中抽查自己掌握知識的情況； 4.通過大量正確的練習實踐來提高繪圖技能，養成良好的習慣，有意識地進行基礎素質訓練。 三、重點內容及其基本要求 第一、制圖的基本知識和技能 1.基本要求：通過實訓掌握國家標準關于機械制圖的基本規定（圖幅、比例、字體、圖線、尺寸標注）、能正確使用繪圖工具和儀器、掌握常用的幾何作圖方法與平面圖形畫法，會分析和標注平面圖形的尺寸。
做到作圖準確、圖線分明、字體工整、符合國標。 2.內容： 1）圖線練習： 在A3圖紙上抄畫線型圖。
2）尺寸標注、字體練習、幾何作圖練習。 3）幾何作圖大作業：A3圖紙上畫平面圖形 第二、投影的基本知識： 1.基本要求：通過實訓了解投影的基本知識和分類，掌握幾何元素投影的基本特征和三視圖的投影規律以及三視圖的畫法。
培養繪圖讀圖能力，具備初步的空間概念。 2.內容： 1）由軸測圖繪三視圖線練習。
2）根據已知條件完成物體的三視圖練習。 3）根據三視圖做模型。

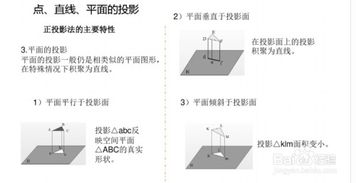

（課外完成） 4）根據物體的二視圖補畫第三視圖。 第三、點、直線、平面的投影 1.基本要求：通過實訓掌握點的投影規律、直線的投影的概念及各種位置直線的投影特性 會用直角三角形法求線段實長，理解二直線平行、相交、交叉、垂直的一般作圖問題、掌握一般位置平面的投影特性、掌握特殊位置平面的投影特性、平面上點和線的一般作圖問題。
進一步培養空間概念。 2.內容： 1）點的投影練習。
2）直線的投影練習。 3）平面的投影練習。
第四、軸測圖 1.基本要求：通過實訓能根據零件的視圖正確繪制正等測圖和斜二側圖。以提高學習者對制圖的興趣，建立較完整的空間概念和一定的空間表達能力。
2.內容： 1）根據立體的二視圖畫出其正等測圖。 2）根據立體的二視圖畫出其斜二測圖。
第五、立體表面的交線 1.基本要求：通過實訓培養學習者能運用積聚法和輔助面法求截交線、相貫線，能判斷特殊位置平面截?cái)嗳庵?、四棱錐時的截交線的形狀和兩立體相交相貫線的形狀，具備對較復雜的相交類立體的空間想象能力和綜合判斷能力。 2.內容： 1）平面立體截交線的畫法。
2）回轉體的截交線畫法。 3）相貫線的畫法。
4）特殊相貫線與相貫線的簡化的畫法。 第六、組合體 1.基本要求：通過實訓培養學習者具有熟練運用形體分析法和線面分析法畫和讀組合體三視圖的能力，具備綜合讀圖能力。
2.內容： 1）根據組合體的軸測圖畫三視圖及根據給定條件進行構形設計。 2）組合體尺寸標注。
3）組合體大作業：A3圖紙畫立體的三視圖。
4）根據立體的二視圖補畫第三視圖。
5）補畫視圖中所缺日漏線。 第七、機件的表達方法 1.基本要求：培養學習者具備靈活合理地確定機件表達方案的綜合能力，能正確、完整、清晰、合理地標注機件的尺寸。
2.內容： 1）視圖實訓。 2）全剖視圖實訓。
3）半剖視圖與局部剖視圖實訓。 4）階梯剖視與旋轉剖視圖實訓。
5）斷面圖實訓。 6）局部放大圖與簡化畫法。
7）剖視圖大作業。 用A3圖紙根據已知條件選擇適當?shù)谋磉_(dá)方法表達機件，并標注尺寸。
8）習題練習：讀圖訓練。 第八、標準件和常用件 1.基本要求：通過實訓培養學習者具備查閱手冊的能力，熟悉常用件和標準件的結構和規定畫法，為零件圖和裝配圖的學習做好準備。
2.內容： 1）螺紋的畫法與標注練習。 2）鍵連接、銷連接和齒輪。
3）直齒圓柱齒輪嚙合、滾動軸承、彈簧實訓。 第九、零件的制造和裝配要求 1. 基本要求：通過實訓達到了解零件的制造和裝配的工藝要求，初步具備一個工程技術人員的基本素質。
2. 內容： 1）零件上常用的工藝結構。 2）尺寸公差與配合。
3）形位公差與表面粗糙度。 第十、零件圖 1.基本要求：培養學習者具備讀零件圖和畫零件圖的能力，提高確定零件的正確表達方案的綜合能力，增強零件測繪的動手能力。
2.內容： 1）零件圖大作業，根據給定的立體圖畫零件圖。 2）讀零件圖。
第十一、裝配圖 1.基本要求：通過實訓具備拆卸部件、部件測繪的能力，具備讀裝配圖和由零件圖拼畫裝配圖的能力。 2. 內容： 1） 由裝配示意圖和零件圖畫裝配圖。
2） 讀裝配圖。 。
3.機械制圖讀圖的基本方法
機械制圖讀圖的兩種基本方法：形體分析法 和 線面分析法 形體分析法是讀圖的基本方法。
一般是從反映物體形狀特征的主視圖著手，對照其他視圖，初步分析出該物體是由哪些基本體以及通過什么連接關系形成的。然后按投影特性逐個找出各基本體在其他視圖中的投影，以確定各基本體的形狀和它們之間的相對位置，最后綜合想像出物體的總體形狀。
當形體被多個平面切割，形體形狀不規則或在某視圖中形體結構的投影關系重疊時，應用形體分析法往往難于讀懂。這時，需要運用線、面投影理論來分析物體的表面形狀、面與面的相對位置以及面與面之間的表面交線，并借助立體的概念來想像物體的形狀。
這種方法稱為線面分析法。
4.教你如何快速看懂機械圖紙（超級實用版）
讀取對象信息。圖紙雖然每個人、每個公司都不會相同，但都遵循國家的制圖標準，一張圖紙做出來就是為了給人看的，要是特殊的地方太多，別人沒法看就失去了它的意義。首先看標題欄（右下角）里面的對象名稱、編號、數量、材料（如果有）、比例、單位等信息，這些信息的位置可以參看手冊相關部分的內容。
確定視圖。如果是原理圖等類型的非標準圖紙，就沒有嚴格的視圖這個概念了。標準的圖紙最少都有一個視圖的。視圖的概念來源于畫法幾何的投影，這個知識也可以看看手冊的相關內容，簡單的說，我們國家的制圖標準，一個物體，正面看到的稱之為主視圖，左邊看到的稱之為左視圖（擺放在主視圖右邊），頂上看的稱之為俯視圖（放在主視圖的下邊），以及剖視圖等等很多的視圖的概念。反映在圖紙是，視圖就是一塊東西，塊與塊間不會有尺寸、文字、線條等內容聯系起來他們，中間就是空白的。有建筑等視圖能力的人對這些概念不會陌生的，都是通用的。
分清主體與標注注解。確定了有幾個視圖，分別是什么視圖，之后就要分清主體（暫且這樣叫吧，這詞我發明的），主體就是描述機械零部件的那些線條（實際的零部件二維世界里就是些線條），這個根據線的粗細就能分出來了（細線都是標注線），主體的線只有粗實線（粗細可以相對比較來判斷，標準里面粗細也有標準的）、粗虛線和剖面線。
由主體還原零部件的實際樣子。這是視圖的關鍵點，其他的都可以看看書、翻翻手冊搞定，只有這個，需要積累和空間想象能力的，不能還原實際零件的樣子，就會出現那個笑話說的挖個井卻造了個煙囪。還原的時候如果有困難，可以仔細確定每個視圖到底是什么視圖（包括剖視圖等表達方法），輔助尺寸標注（例如R代表半徑，那條線就是個圓弧（面），這些標注在手冊里面有，也比較簡單。
確定零部件尺寸。這個可以大概的看一下，有個大概的概念就行了，如果是制造者，到用到的時候再去看。
內外行分界線。到這里，只要你看過圖紙，并研究過機械設計手冊里面的有關圖紙表達的內容，你算是看得懂圖紙的外行了，就像你看了一份房子的圖紙后，你知道了房子的戶型結構，大小了，不想深入的可以到此為止。然而，機械類的圖紙信息，遠遠不止這些。
入行機械識圖。機械圖紙（這里說的都是標準的圖、原理圖等不做介紹）表達的是一個零件或者部件或者一臺機器的結構、尺寸、材料、精度等等機械行業用得到的所有設計數據，入行前已經看到了材料和結構部分，后面接著講其他信息，由于機械類的信息幾乎全部都在圖紙里面，光看機械設計手冊就上千頁，所以這里不能全部分享完經驗，只能是入行的經驗。
精度。機械類的尺寸（例如一個圓柱的直徑）不只是一個尺寸而已，無論標注了公差（±0.XX這樣的）還是沒有標注的尺寸都是一個范圍，這就是機械的（尺寸）精度，這個概念要一直都有。因?yàn)闄C(jī)械的零部件一般都是大批量生產的，需要精度來控制每一個零件（他們不可能一樣大小，存在誤差）的尺寸在一定的范圍。同樣的，零部件還有形位公差（也是標注不標注都是存在的）。未標注的精度（公差）在國家標準里面都有規定，有的圖紙技術要求里面會寫明，精度是機械零部件的靈魂，這需要一定的積累，對照手冊里面可以學習懂每一個圖紙上的精度信息。
粗糙度：粗糙度決定了使用要求，同時也限定了加工方法的要求。
精度：比如一個要素（一個裝軸承的內孔）的尺寸、位置、形狀公差及其粗糙度要求，會隱含對它的加工工藝要求（磨削）。
熱處理：熱處理使得加工可行，性能達到了使用要求。
表面處理：表面處理一般會在技術要求里面提出。
5.機械制圖讀圖的基本方法
機械制圖讀圖的兩種基本方法：形體分析法 和 線面分析法
形體分析法是讀圖的基本方法。一般是從反映物體形狀特征的主視圖著手，對照其他視圖，初步分析出該物體是由哪些基本體以及通過什么連接關系形成的。然后按投影特性逐個找出各基本體在其他視圖中的投影，以確定各基本體的形狀和它們之間的相對位置，最后綜合想像出物體的總體形狀。
當形體被多個平面切割，形體形狀不規則或在某視圖中形體結構的投影關系重疊時，應用形體分析法往往難于讀懂。這時，需要運用線、面投影理論來分析物體的表面形狀、面與面的相對位置以及面與面之間的表面交線，并借助立體的概念來想像物體的形狀。這種方法稱為線面分析法。
