防雷接地使用(做防雷接地工程有哪些注意事項)
1.做防雷接地工程有哪些注意事項
1）防雷接地必須小于4歐姆，當采取共用接地時應小于1Ω。
2）兩個獨立地之間距離必須大于20米，否則在兩地之間加裝等地位均衡器。
3）信號防雷器地盡量與直擊雷地分開，目的是防止直擊雷從地線反擊信號設備。
4）室外接地裝置方式：
A.鍍鋅扁鐵埋地水平組成地網，埋地不小于1米。
B.人工接地模塊埋地，埋地不小于0.5米。
C.2.5米鍍鋅鋼釬垂直打入地下，多根時，相互間距必須大于5米。
D.2.5米鍍鋅鋼釬加鍍鋅扁鐵網。
E.以上方式基礎上再加降阻劑或換土。
5）室外接地引線必須與埋地接地裝置采用焊接，并作防腐處理（刷瀝青等）
6）室內接地、等電位必須采用焊接或機械式連接，連接前必須將連接處的油漆或氧化層去除。

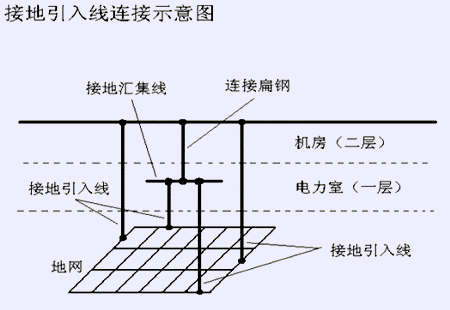

7）接地引線線徑：機房到室外接地裝置引線（圓鋼直徑要大于10mm，扁鋼截面大于80mm2）。
8）銅線與扁鐵必須采用焊接或機械式連接，并作防腐處理。
2.做防雷接地工程有哪些注意事項
1）防雷接地必須小于4歐姆，當采取共用接地時應小于1Ω。
2）兩個獨立地之間距離必須大于20米，否則在兩地之間加裝等地位均衡器。3）信號防雷器地盡量與直擊雷地分開，目的是防止直擊雷從地線反擊信號設備。
4）室外接地裝置方式：A.鍍鋅扁鐵埋地水平組成地網，埋地不小于1米。B.人工接地模塊埋地，埋地不小于0.5米。
C.2.5米鍍鋅鋼釬垂直打入地下，多根時，相互間距必須大于5米。D.2.5米鍍鋅鋼釬加鍍鋅扁鐵網。
E.以上方式基礎上再加降阻劑或換土。5）室外接地引線必須與埋地接地裝置采用焊接，并作防腐處理（刷瀝青等）6）室內接地、等電位必須采用焊接或機械式連接，連接前必須將連接處的油漆或氧化層去除。
7）接地引線線徑：機房到室外接地裝置引線（圓鋼直徑要大于10mm，扁鋼截面大于80mm2）。8）銅線與扁鐵必須采用焊接或機械式連接，并作防腐處理。
3.防雷接地工程施工工藝有哪些需要注意的
在建筑物施工過程中，防雷工程項目包括樁基礎的焊接、柱筋引下線通長焊接及均壓環、避雷網、避雷針、避雷器安裝等，一直伴隨著建設施工全過程。
保證防雷工程項目施工質量的因素很多，如設計、材料、機械、地形、地質、水文、氣象、施工工藝、操作方法、技術措施、管理制度等，環節很多，要對這些環節嚴格控制，才能保證最后的工程質量。建筑物防雷包括防直擊雷和防感應雷。
防直擊雷就是引導雷云與避雷裝置之間放電，使雷電流迅速流散到大地中去，從而保護建筑物免受雷擊。防雷電感應則通過建筑物內部的設備、管道、構架、鋼窗等金屬物的接地裝置與大地作可靠的連接，將雷云放電后在建筑上殘留的電荷迅速引入大地。
目前建筑工程常用的防雷措施有接閃器、引下線、接地裝置、避雷器、均壓環及金屬導體等電位連接等的施工和安裝。1防雷工程施工常見問題？？通過實際檢測測驗和經驗，施工過程防直擊雷和防感應雷措施中常出現以下問題：一是避雷帶、引下線、接地體、均壓環搭接的連接長度不夠，焊接不飽滿，焊接處有夾渣、焊瘤、虛焊、咬肉和氣孔，沒有敲掉焊渣等缺陷。
二是地鋼筋網的連接點的錯焊、漏焊；作為外引接地聯結點或檢測點預埋件的漏設。尤其是建筑結構轉換層，因構造柱（墻）內主鋼筋調整、防雷引下線鋼筋錯接錯焊的情況發生。
三是用結構鋼材代替避雷針（網）及其引下線時，焊接破壞鍍鋅層不刷防銹漆；或螺栓連接的連接片未經處理，片與片接觸不嚴密等。四是引下點間距偏大，引下線跨越變形縫處未加設補償器，穿墻體時未加保護管。
接地體安裝埋設深度不夠或引出線未作防腐處理。五是屋面金屬物，如管道、梯子、旗桿和設備外殼等，未與屋頂防雷系統相連，或等電位聯結跨接地線線徑不足。
六是電氣設備接地（接零）的分支線未與接地干線連接，實行串聯連接。多層住宅采用TN-S系統時，進線在總電表箱處沒有重復接地，沒有按要求在配電間作MEB。
七是低壓配電接地形式、電涌保護器（SPD）的設置及安裝工藝狀況、管線布設和屏蔽措施等與防雷設計要求不符。2防雷工程項目施工質量控制的主要措施？？加強對防雷工程關鍵部位和工序的質量控制，針對施工中易出現質量通病的幾個環節，制定現場檢測預控措施，做到預防為主，動態跟蹤，保證防雷工程的施工質量。
2.1嚴格審查設計圖紙？？一是不僅要熟悉電氣圖，對建筑設計中的結構、設備的布置也要有初步認識，領會設計中有關說明，對有些特殊的建筑工程項目系統，如弱電系統中的智能化工程、信息通訊、計算機、監控等，因?yàn)檫@些地點和設置在設計平面圖紙中一般都沒有明確標注，是以規范要求為施工標準進行預留預埋的，要注意對照強制性標準、施工驗收規范進行施工。如發現不符合現行施工規范要求或做法不妥，選用的防雷接地材料不當時，應及時與設計單位洽商確定，形成設計文件，以便依照執行及備案。
二是一個建設項目，相關專業設計圖紙較多，審核防雷圖紙時，要對照建筑圖、結構圖、基礎圖。各項目銜接復雜，極易導致施工錯誤。
若施工單位經驗不足，易因工種（序）配合不當而造成施工錯漏。對于施工中容易忽視和特別重要的問題應起草書面意見，以提醒施工單位執行。
2.2嚴格材料質量控制關，保證焊接質量一是驗材料三證；二是看材料規格；三是查在施工中是否使用設計和規范規定的鍍鋅材料。在施工監檢過程中，作業人員往往隨手拿普通結構用鋼筋作幫條焊接，或用普通鋼材代替鍍鋅材料，或以冷鍍鋅材質代替熱鍍鋅材質，應及時糾正。
防雷工程施工主要是焊接，焊接質量決定著工程質量。由焊接技術不過關的人員進行防雷接地，造成防雷工程不合格的情況時有發生，應嚴格審核專業防雷施工隊伍的資質等級和施工人員資格證。
4.防雷接地工程
一、交流供電系統的防雷與接地一般要求 1、移動通信站的交流供電系統應采用三相五線制供電方式。
2、移動通信站宜設置專用電力變壓器，電力線宜采用具有金屬護套或絕緣護套電纜穿鋼管埋地引入移動通信站，電力電纜金屬護套或鋼管兩端應就近可靠接地。 3、當電力變壓器設在站外時，對于地處年雷暴日大于20天、大地電阻率大于100Ω·m，電力線應在避雷線的25°角保護范圍內，避雷線（除終端桿處）應每桿作一次接地，如圖所示。
為確保安全，宜在避雷線終端桿的前一桿上，增裝一組氧化鋅避雷器。若已建站的架空高壓電力線路防雷改造采用避雷線有困難時，可在架空高壓電力線路終端桿﹑終端桿前第一﹑第三或第二﹑第四桿上各增設一組氧化鋅避雷器，同時在第三桿或第四桿增設一組高壓保險絲。
避雷線與避雷器的接地體宜設計成輻射形或環形。 4、當電力變壓器設在站內時，其高壓電力線應采用電力電纜從地下進站，電纜長度不宜小于200m，電力電纜與架空電力線連接處三根相線應加裝氧化鋅避雷器，電纜兩端金屬外護層應就近接地。
5 、移動通信基站交流電力變壓器高壓側三根相線，應分別就近對地加裝氧化鋅避雷器，電力變壓器低壓側三根相線應分別對地加裝無間隙氧化鋅避雷器，變壓器的機殼﹑低壓側的交流零線，以及與變壓器相連的電力電纜的金屬外護層，應就近接地。 出入基站的所有電力線均應在出口處加裝避雷器。
6 、進入移動通信基站的低壓電力電纜宜從地下引入機房，其長度不小于50m（當變壓器高壓側已采用電力電纜時，低壓側電力電纜長度不限）。電力電纜在進入機房交流屏處應加裝避雷器，從屏內引出的零線不作重復接地。
7 、移動通信基站供電設備的正常不帶電的金屬部分﹑避雷器的接地端，均應作保護接地，嚴禁作接零保護。 8、移動通信基站直流工作地，應從室內接地匯集線上就近引接，接地線截面積應滿足最大負荷的要求，一般為35-95m2 ，材料為多股銅線。
9 、移動通信基站電源設備應滿足相關標準﹑規范關于耐雷電沖擊指標的規定，交流屏﹑整流器（或高頻開關電源）應設有分級防護裝置，如圖所示。 10、引至配電屏的三根相線及零線推薦采用法國CITFL公司生產的電源避雷箱DS150E(140KA8/20us)，其響應時間快（25ns），殘壓低（700V-800V），該防雷箱內部結構為兩極MOV經去電感連結的復合型防雷箱，它一般安裝在低壓配電柜內。
別要強調的是，屏內交流零線不作重復接地。大樓內所布放的交流供電線路中的中性線（零線）匯集排應與機架的正常不帶電金屬部分絕緣。
11 、配電屏內各分路開關也應配接相應型號的電源避雷器，開關額定負荷超過200A，建議采用DS150E(140KA)或LA60-B(10/350us70KA);100A-200A之間建議采用DS100R或V25B(100KA),100A-63A建議采用DS70B或V20C/4(70KA);50A以下采用DS44或V20C/2(40KA)。 12 、重要用電設備（如UPS﹑整流器﹑高頻開關電源﹑精密空調等）的交流進線端也根據其容量 用不同型號的電源避雷器（DS150E-DS44或LA60-B-V20C/2）。
13、通信電源或高頻開關電源的直流側，采建議用？怨鶲BO產品V20C/0-75V低壓避雷器進行保護。 。
