電路符號(電工符號有哪些)

1.電工基礎知識符號有哪些

電工基礎知識符號

自動重合閘裝置文字符號為 （ARD） 電容， 、電容器文字符號為 （C） 避雷器文字符號為 、（F） 、熔斷器文字符號為 （FU） 發電機， 、電源文字符號為 （G） 指示燈， 、信號燈文字符號為 （HL） 、繼電器，接觸器的文字符號為（K） 、電流繼電器文字符號為（KA） 、中間繼電器文字符號為（KM） 、熱繼電器 ，溫度繼電器文字符號為（KH） 、時間繼電器文字符號為（KT） 、電動機文字符號為（M） 、中性線文字符號為（N） 、電流表文字符號（PA） 、保護線文字符號（PE） 、保護中性線文字符號（PEN） 、電能表文字符號為（PJ） 、電壓表文字符號為（PV） 、電力開關文字符號為（Q） 、斷路器文字符號為（QF） 、刀開關文字符號為（QK） 、隔離開關文字符號為（QS） 、電阻器文字符號為（R） 、啟輝器文字符號為（S） 、按鈕文字符號為

(SB) 變壓器文字符號為 、（T） 電流互感器文字符號為 、（TA） 電壓互感器文字符號為 、（TV） 、變流器，整流器文字符號為（U） 、導線，母線文字符號為（W） 、端子板文字符號為（X） 、電磁鐵文字符號為（YA） 、跳閘線圈，脫扣器文字符號為（YR）。

IEC 61636-1中規定，不是英文縮寫，是字母含義組合

Q:Switching device for power circuit 電力回路開關設備

F: Protection device 保護設備

S:switching device for control circuit ,selector

W：可代表電纜和導體、母線

K：代表繼電器

X：代表端子排

2.電路線路圖的符號

電路圖常見電器元件標識及符號 電流表 PA電壓表 PV有功電度表 PJ無功電度表 PJR頻率表 PF相位表 PPA最大需量表（負荷監控儀） PM功率因數表 PPF有功功率表 PW無功功率表 PR無功電流表 PAR 聲信號 HA光信號 HS指示燈 HL紅色燈 HR綠色燈 HG黃色燈 HY藍色燈 HB白色燈 HW 連接片 XB插頭 XP插座 XS端子板 XT電線，電纜，母線 W直流母線 WB插接式（饋電）母線 WIB電力分支線 WP照明分支線 WL應急照明分支線 WE電力干線 WPM照明干線 WLM應急照明干線 WEM滑觸線 WT合閘小母線 WCL控制小母線 WC信號小母線 WS閃光小母線 WF事故音響小母線 WFS預告音響小母線 WPS電壓小母線 WV事故照明小母線 WELM避雷器 F熔斷器 FU快速熔斷器 FTF跌落式熔斷器 FF限壓保護器件 FV電容器 C電力電容器 CE正轉按鈕 SBF反轉按鈕 SBR停止按鈕 SBS緊急按鈕 SBE試驗按鈕 SBT復位按鈕 SR限位開關 SQ接近開關 SQP手動控制開關 SH時間控制開關 SK液位控制開關 SL濕度控制開關 SM壓力控制開關 SP速度控制開關 SS溫度控制開關，輔助開關 ST電壓表切換開關 SV電流表切換開關 SA 整流器 U可控硅整流器 UR控制電路有電源的整流器 VC變頻器 UF變流器 UC逆變器 UI 電動機 M異步電動機 MA同步電動機 MS直流電動機 MD繞線轉子感應電動機 MW鼠籠型電動機 MC 電動閥 YM電磁閥 YV防火閥 YF排煙閥 YS電磁鎖 YL跳閘線圈 YT合閘線圈 YC氣動執行器 YPA,YA電動執行器 YE 光電池，熱電傳感器 B壓力變換器 BP溫度變換器 BT速度變換器 BV時間測量傳感器 BT1,BK液位測量傳感器 BL溫度測量傳感器 BH,BM 發熱器件（電加熱） FH照明燈（發光器件） EL空氣調節器 EV電加熱器加熱元件 EE感應線圈，電抗器 L勵磁線圈 LF消弧線圈 LA濾波電容器 LL電阻器，變阻器 R電位器 RP熱敏電阻 RT光敏電阻 RL壓敏電阻 RPS接地電阻 RG放電電阻 RD啟動變阻器 RS頻敏變阻器 RF限流電阻器 RC電路圖常見電器元件標識及符號 電流表 PA電壓表 PV有功電度表 PJ無功電度表 PJR頻率表 PF相位表 PPA最大需量表（負荷監控儀） PM功率因數表 PPF有功功率表 PW無功功率表 PR無功電流表 PAR 聲信號 HA光信號 HS指示燈 HL紅色燈 HR綠色燈 HG黃色燈 HY藍色燈 HB白色燈 HW 連接片 XB插頭 XP插座 XS端子板 XT電線，電纜，母線 W直流母線 WB插接式（饋電）母線 WIB電力分支線 WP照明分支線 WL應急照明分支線 WE電力干線 WPM照明干線 WLM應急照明干線 WEM滑觸線 WT合閘小母線 WCL控制小母線 WC信號小母線 WS閃光小母線 WF事故音響小母線 WFS預告音響小母線 WPS電壓小母線 WV事故照明小母線 WELM避雷器 F熔斷器 FU快速熔斷器 FTF跌落式熔斷器 FF限壓保護器件 FV電容器 C電力電容器 CE正轉按鈕 SBF反轉按鈕 SBR停止按鈕 SBS緊急按鈕 SBE試驗按鈕 SBT復位按鈕 SR限位開關 SQ接近開關 SQP手動控制開關 SH時間控制開關 SK液位控制開關 SL濕度控制開關 SM壓力控制開關 SP速度控制開關 SS溫度控制開關，輔助開關 ST電壓表切換開關 SV電流表切換開關 SA 整流器 U可控硅整流器 UR控制電路有電源的整流器 VC變頻器 UF變流器 UC逆變器 UI 電動機 M異步電動機 MA同步電動機 MS直流電動機 MD繞線轉子感應電動機 MW鼠籠型電動機 MC 電動閥 YM電磁閥 YV防火閥 YF排煙閥 YS電磁鎖 YL跳閘線圈 YT合閘線圈 YC氣動執行器 YPA,YA電動執行器 YE 光電池，熱電傳感器 B壓力變換器 BP溫度變換器 BT速度變換器 BV時間測量傳感器 BT1,BK液位測量傳感器 BL溫度測量傳感器 BH,BM 發熱器件（電加熱） FH照明燈（發光器件） EL空氣調節器 EV電加熱器加熱元件 EE感應線圈，電抗器 L勵磁線圈 LF消弧線圈 LA濾波電容器 LL電阻器，變阻器 R電位器 RP熱敏電阻 RT光敏電阻 RL壓敏電阻 RPS接地電阻 RG放電電阻 RD啟動變阻器 RS頻敏變阻器 RF限流電阻器 RC電路圖常見電器元件標識及符號 電流表 PA電壓表 PV有功電度表 PJ無功電度表 PJR頻率表 PF相位表 PPA最大需量表（負荷監控儀） PM功率因數表 PPF有功功率表 PW無功功率表 PR無功電流表 PAR 聲信號 HA光信號 HS指示燈 HL紅色燈 HR綠色燈 HG黃色燈 HY藍色燈 HB白色燈 HW 連接片 XB插頭 XP插座 XS端子板 XT電線，電纜，母線 W直流母線 WB插接式（饋電）母線 WIB電力分支線 WP照明分支線 WL應急照明分支線 WE電力干線 WPM照明干線 WLM應急照明干線 WEM滑觸線 WT合閘小母線 WCL控制小母線 WC信號小母線 WS閃光小母線 WF事故音響小母線 WFS預告音響小母線 WPS電壓小母線 WV事故照明小母線 WELM避雷器 F熔斷器 FU快速熔斷器 FTF跌落式熔斷器 FF限壓保護器件 FV電容器 C電力電容器 CE正轉按鈕 SBF反轉按鈕 SBR停止按鈕 SBS緊急按鈕 SBE試驗按鈕 SBT復位按鈕 SR限位開關 SQ接近開關 SQP手動控制開關 SH時間控制開關 SK液位控制開關 SL濕度控制開關 SM壓力控制開關 SP速度控制開關 SS溫度控制開關，輔助開關 ST電壓表切換開關 SV電流表切換開關 SA 整流器 U可控硅整流器 UR控制電路有電源的整流器 VC。

3.如何看懂電路符號啊

幾種特殊電阻器的符號：

1. 熱敏電阻符號，熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用 NTC 來表示；有的是正溫度系數的，用 PTC 來表示。用 θ 或 t° 來表示溫度。它的文字符號是“ RT ”。

2. 光敏電阻器符號，有兩個斜向的箭頭表示光線。它的文字符號是“ RL ”。

3. 壓敏電阻器的符號，壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。用字符 U 表示電壓。它的文字符號是“ RV ”。這三種電阻器實際上都是半導體器件，但習慣上仍把它們當作電阻器。

4. 特殊電阻器符號，是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過 500℃ 時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。文字符號是“ R F ”。

4.電路中這些符號都代表什么

Q代表熱量，T代表交流電的周期，W代表功，E代表電動勢，U代表電壓，I為電流，P功率，R電阻，F(xiàn)頻率，L是電感。

電路由電源、開關、連接導線和用電器四大部分組成。實際應用的電路都比較復雜，因此，為了便于分析電路的實質，通常用符號表示組成電路實際原件及其連接線，即畫成所謂電路圖。其中導線和輔助設備合稱為中間環節。

擴展資料

歐姆定律：在同一電路中，導體中的電流跟導體兩端的電壓成正比，跟導體的電阻阻值成反比，基本公式是I=U/R（電流=電壓/電阻）

諾頓定理：任何由電壓源與電阻構成的兩端網絡， 總可以等效為一個理想電流源與一個電阻的并聯網絡。

戴維寧定理：任何由電壓源與電阻構成的兩端網絡， 總可以等效為一個理想電壓源與一個電阻的串聯網絡。

電路或電路元件的功率定義為：【功率=電壓*電流（P=I*V）】。

自然界里能量不會消滅，固有一定律【能量守恒定律】。

電路總功率=電路功率+各電路元件功率。例如：【電源（I*V）=電路（I*V）+ 各元件（I*V）】

在電路中的能量有時會變?yōu)闊崮芑蜉椛淠堋绕渌芰康娇諝庵?，這就是電路或電路元件會發熱的原因，不會全部形成電能于電路中，有【總能量=電能+熱能+輻射能+其他能量】。

參考資料來源：搜狗百科——電路

5.電氣符號大全

電氣圖形符號是指用于各種設備上，作為操作指示或用來顯示設備的功能或工作狀態的圖形符號，例如：電氣設備用圖形符號、紡織設備用圖形符號等。網站數據庫中收錄現行的含有設備用圖形符號的國家標準共26項，所含設備用圖形符號共2902個。

圖形符號的種類和組成：

圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。

限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。

如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。

延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。

方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。

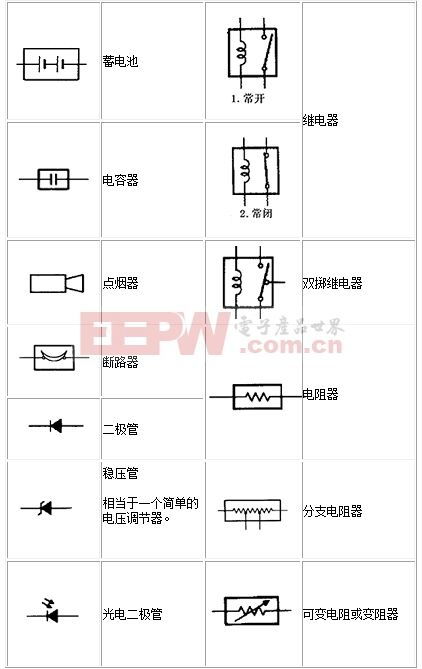

1、常用電氣元件圖形符號：

2、輔助文字符號

3、圖形符號大全

6.電路圖符號 最全的

電流表 PA

電壓表 PV

有功電度表 PJ

無功電度表 PJR

頻率表 PF

相位表 PPA

最大需量表（負荷監控儀） PM

功率因數表 PPF

有功功率表 PW

無功功率表 PR

無功電流表 PAR

聲信號 HA

光信號 HS

指示燈 HL

紅色燈 HR

綠色燈 HG

黃色燈 HY

藍色燈 HB

白色燈 HW

連接片 XB

插頭 XP

插座 XS

端子板 XT

電線，電纜，母線 W

直流母線 WB

插接式（饋電）母線 WIB

電力分支線 WP

照明分支線 WL

應急照明分支線 WE

電力干線 WPM

照明干線 WLM

應急照明干線 WEM

滑觸線 WT

合閘小母線 WCL

控制小母線 WC

信號小母線 WS

閃光小母線 WF

事故音響小母線 WFS

預告音響小母線 WPS

電壓小母線 WV

事故照明小母線 WELM

避雷器 F

熔斷器 FU

快速熔斷器 FTF

跌落式熔斷器 FF

限壓保護器件 FV

電容器 C

電力電容器 CE

正轉按鈕 SBF

反轉按鈕 SBR

停止按鈕 SBS

緊急按鈕 SBE

試驗按鈕 SBT

復位按鈕 SR

限位開關 SQ

接近開關 SQP

手動控制開關 SH

時間控制開關 SK

液位控制開關 SL

濕度控制開關 SM

壓力控制開關 SP

速度控制開關 SS

溫度控制開關，輔助開關 ST

電壓表切換開關 SV

電流表切換開關 SA

整流器 U

可控硅整流器 UR

控制電路有電源的整流器 VC

變頻器 UF

變流器 UC

逆變器 UI

電動機 M

異步電動機 MA

同步電動機 MS

直流電動機 MD

繞線轉子感應電動機 MW

鼠籠型電動機 MC

電動閥 YM

電磁閥 YV

防火閥 YF

排煙閥 YS

電磁鎖 YL

跳閘線圈 YT

合閘線圈 YC

氣動執行器 YPA,YA

電動執行器 YE

發熱器件（電加熱） FH

照明燈（發光器件） EL

空氣調節器 EV

電加熱器加熱元件 EE

感應線圈，電抗器 L

勵磁線圈 LF

消弧線圈 LA

濾波電容器 LL

電阻器，變阻器 R

電位器 RP

熱敏電阻 RT

光敏電阻 RL

壓敏電阻 RPS

接地電阻 RG

放電電阻 RD

啟動變阻器 RS

頻敏變阻器 RF

限流電阻器 RC

光電池，熱電傳感器 B

壓力變換器 BP

溫度變換器 BT

速度變換器 BV

時間測量傳感器 BT1,BK

液位測量傳感器 BL

溫度測量傳感器 BH,BM

7.所有電氣元件及符號

電橋 AB DQ。

晶體管放大器 AD DF。

集成電路放大器 AJ。

印刷電路板 AP。

抽屜柜 AT。

旋轉變壓器（測速發電機） TG CF。

電容器 C C。

發熱器件 EH RJ。

照明燈 EL ZD。

空氣調節器 EV。

過電壓放電器件避雷器 F BL。

具有瞬時動作的限流保護器件 FA SX。

具有延時動作的限流保護器件 FR YX。

具有延時和瞬時動作的限流保護器件 FS YSX。

擴展資料：

傳統的電氣工程定義為用于創造產生電氣與電子系統的有關學科的總和。此定義本十分寬泛，但隨著科學技術的飛速發展。

21世紀的電氣工程概念已經遠遠超出上述定義的范疇。斯坦福大學教授指出：當今電氣工程涵蓋了幾乎所有與電子、光子有關的工程行為。

正是電子技術的巨大進步才推動了以計算機網絡為基礎的信息時代的到來，并將改變?nèi)祟?lèi)的生活工作模式等等。美國大學電氣工程學科，又稱電氣工程系、電氣工程與信息科學系、電氣工程與計算機科學系等，主要以計算機和信息技術為研究方向和重點。

參考資料來源：百度百科-電氣元件

8.電子元件符號

電子元器件基礎知識（1）——電阻 導電體對電流的阻礙作用稱為電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。

一、電阻的型號命名方法： 國產電阻器的型號由四部分組成（不適用敏感電阻）第一部分：主稱 ，用字母表示，表示產品的名字。如R表示電阻，W表示電位器。

第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。

1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。第四部分：序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻 電子元器件基礎知識（2）——電容 電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合， 旁路，濾波，調諧回路， 能量轉換，控制電路等方面。

用C表示電容，電容單位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 電容器的型號命名方法 國產電容器的型號一般由四部分組成（不適用于壓敏、可變、真空電容器）。依次分別代表名稱、材料、分類和序號。

第一部分：名稱，用字母表示，電容器用C。 第二部分：材料，用字母表示。

第三部分：分類，一般用數字表示，個別用字母表示。 第四部分：序號，用數字表示。

用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它材料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介 電子元器件基礎知識（3）——電感線圈 電感線圈是由導線一圈*一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利（H）、毫亨利 （mH）、微亨利（uH）,1H=10^3mH=10^6uH。

電感的分類 按 電感形式 分類：固定電感、可變電感。 按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

按 工作性質 分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。 按 繞線結構 分類：?jiǎn)螌泳€圈、多層線圈、蜂房式線圈。

電感線圈的主要特性參數 1、電感量L 電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。

2、感抗XL 電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL 3、品質因素Q 品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R 線圈的Q值愈高，回路的損耗愈小。

線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。

4、分布電容 線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。

電子元器件基礎知識（4）——半導體器件 中國半導體器件型號命名方法半導體器件型號由五部分（場效應器件、半導體特殊器件、復合管、PIN型管、激光器件的型號命名只有第三、四、五部分）組成。五個部分意義如下：第一部分：用數字表示半導體器件有效電極數目。

2-二極管、3-三極管第二部分：用漢語拼音字母表示半導體器件的材料和極性。表示二極管時：A-N型鍺材料、B-P型鍺材料、C-N型硅材料、D-P型硅材料。

表示三極管時：A-PNP型鍺材料、B-NPN型鍺材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用漢語拼音字母表示半導體器件的內型。

P-普通管、V-微波管、W-穩壓管、C-參量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光電器件、K-開關管、X-低頻小功率管（F<3MHz,Pc3MHz,Pc<1W）、D-低頻大功率管（f1W）、A-高頻大功率管（f>3MHz,Pc>1W）、T-半導體晶閘管（可控整流器）、Y-體效應器件、B-雪崩管、J-階躍恢復管、CS-場效應管、BT-半導體特殊器件、FH-復合管、PIN-PIN型管、JG-激光器件。第四部分：用數字表示序號第五部分：用漢語拼音字母表示規格號例如：3DG18表示NPN型硅材料高頻三極管 電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表（負荷監控儀） PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR 聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW 連接片 XB 插頭 XP 插座 XS 端子板 XT 電線，電纜，母線 W 直流母線 WB 插接式（饋電）母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM 應急照明干線 WEM 滑觸線 WT 合閘小母線 WCL 控制小母線 WC 信號小母線 WS 閃光小母線 WF 事故音響。
